本過濾器由吸油泵組,濾器組件、支架組件及差壓表等組成,以下是對其原理和組成進行介紹:

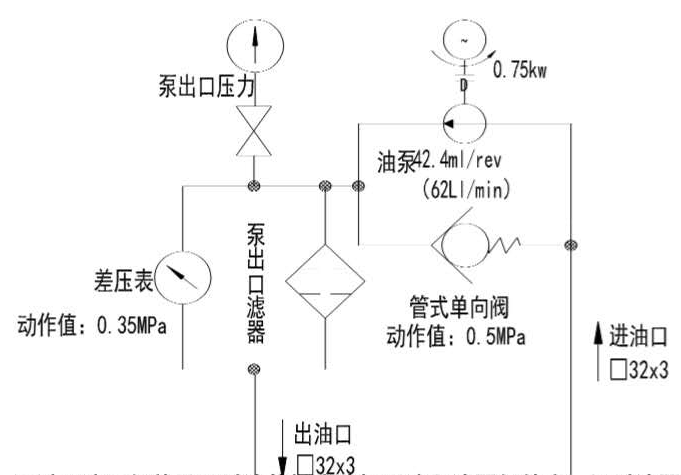

1、工作原理簡圖:


2、工作原理描述.

此過濾器在工作時,通過吸油泵組將需要過濾的抗磨油加壓注入濾器組件內,通過濾器組件內的

濾芯對抗磨油進行過濾。泵出口處由-個壓力表,該壓力表示指的事泵出口壓力。同時,濾器組件殼

體上有-一個壓差發訊器(帶就地顯示功能)。該壓差發訊器就地顯示的值為濾器組件前后的壓差值,

當濾器組件前后的壓差值達到0.35MPa時,該壓差發訊器動作,對外輸出開關量信號。

3、過濾器組成部件

過濾器主要由壓力表、差壓表、管式單向閥、吸油泵組、濾器組件等部件所組成。

3.1壓力表:泵出口壓力表會實時反饋的泵出口壓力。

3.2差壓表:該壓差發訊器就地顯示的值為濾器組件前后的壓差值,當濾器組件前后的壓差值達到0.3

5MPa時,該壓差發訊器動作,對外輸出開關量信號。當壓差發訊器動作時,現場需要及時的奉還濾器

組件內的濾芯。濾芯訂購代碼:

3.3濾器組件:主要由不銹鋼濾器殼體以及濾芯組成。

3.4吸油泵組:吸油泵組是整個過濾器的動力系統。

3.5支架組件:過濾器的底部有4-q14的通孔,現場可以通過使用膨脹螺栓對過濾器進行固定。在濾器

殼體的濾器端蓋上,有2個M10的起吊孔,用戶可以用2個M1 0的吊耳旋入這兩個起吊孔內進行吊裝。
